压力变送器是工业实践中常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、石化、油井、电力、船舶、机床、管道等众多行业。

压力变送器有电动式和气动式两大类。电动式的统一输出信号为0~10mA、4~20mA或1~5V等直流电信号。气动式的统一输出信号为20~100Pa的气体压力。

压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等,下面简单介绍几种压力(差压)变送器的原理、结构、使用、检修和校验等知识。

压力变送器的主要作用把压力信号传到电子设备,进而在计算机显示压力其原理大致是:将水压这种压力的力学信号转变成电流(4-20mA)这样的电子信号压力和电压或电流大小成线性关系,一般是正比关系。所以,变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室,低压室压力采用大气压或真空,作用在δ元(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节。

工作原理:

压力变送器感受压力的电器元件一般为电阻应变片,电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。电阻应变片应用比较多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特别的黏合剂紧密地粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

压力变送器主要性能:

1、使用被测介质广泛,可测油、水及与316不锈钢和304不锈钢兼容的糊状物,具有确定的性能稳定能力;

2、高准确度、高稳定性、选用进货原装传感器,线性好,温度稳定性高;

3、体积小、重量轻、安装、调试、使用方便;

4、不锈钢全封闭外壳,性能稳定好;

5、压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。

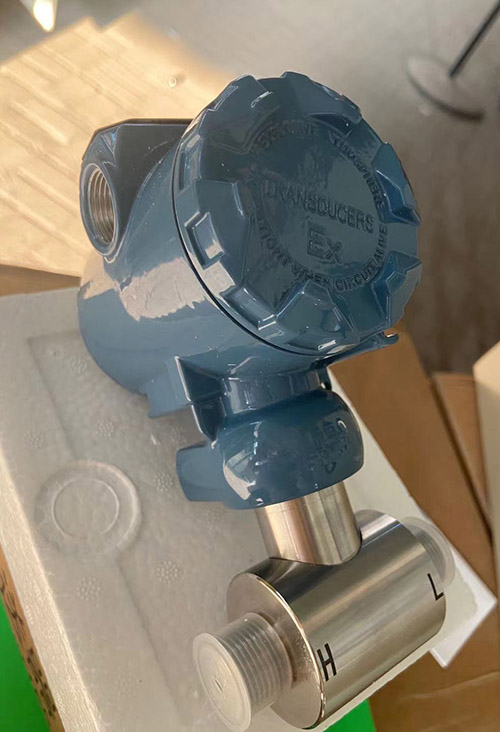

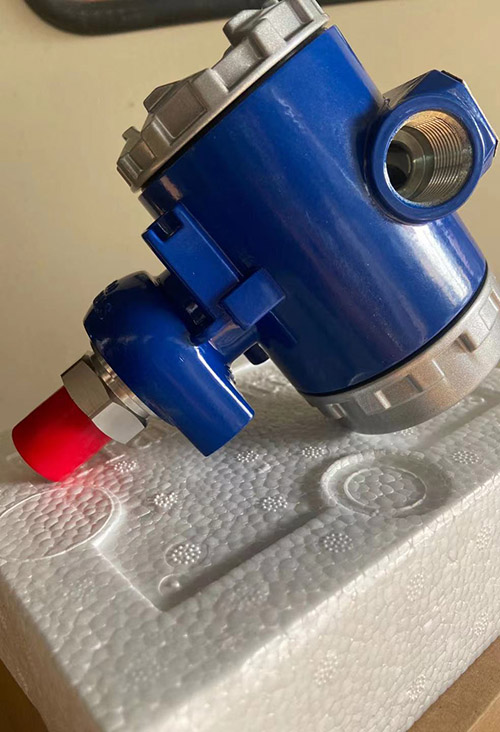

压力变送器1压力变送器2压力变送器3

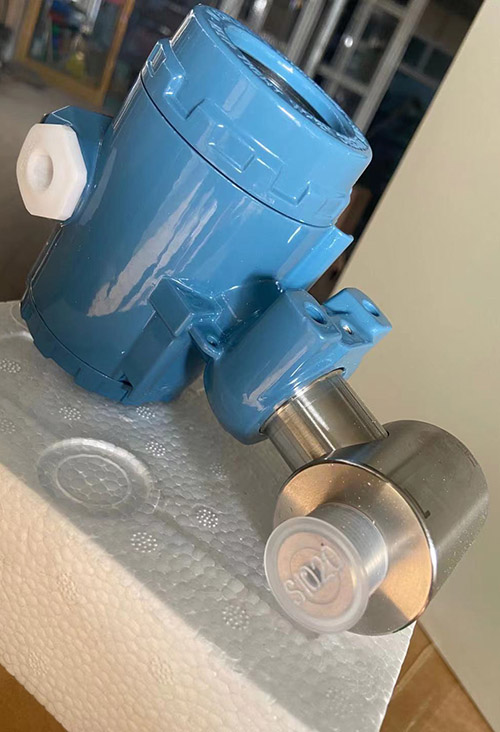

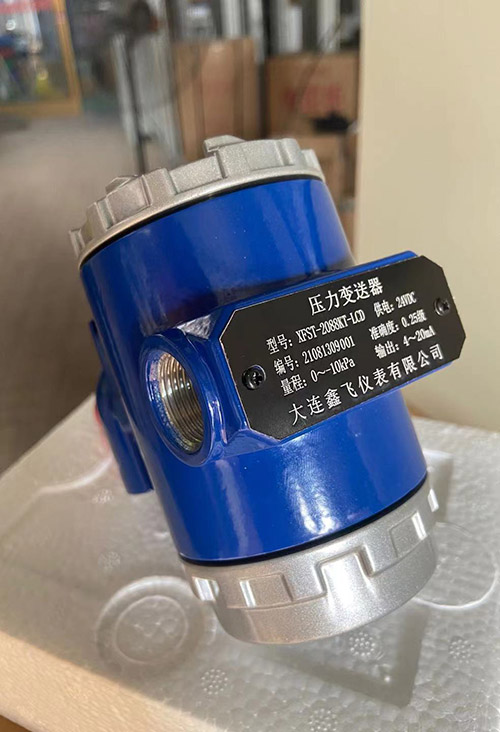

压力变送器4压力变送器5压力变送器6
压力变送器7压力变送器8压力变送器9
